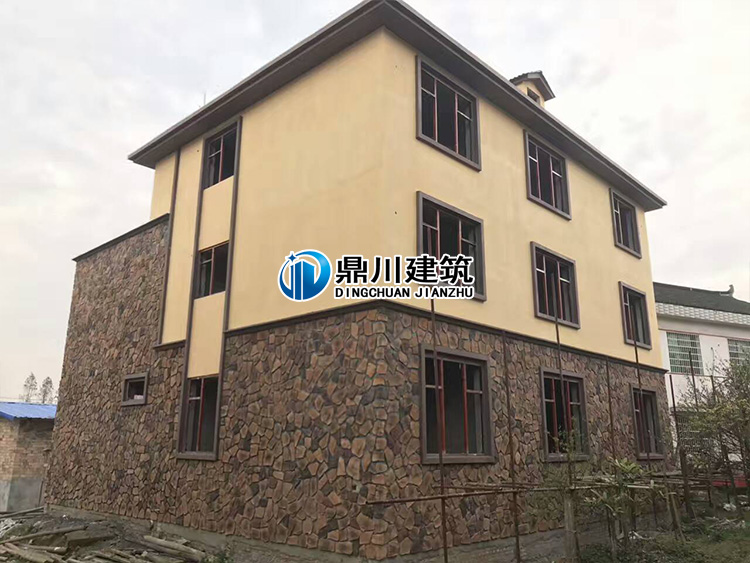

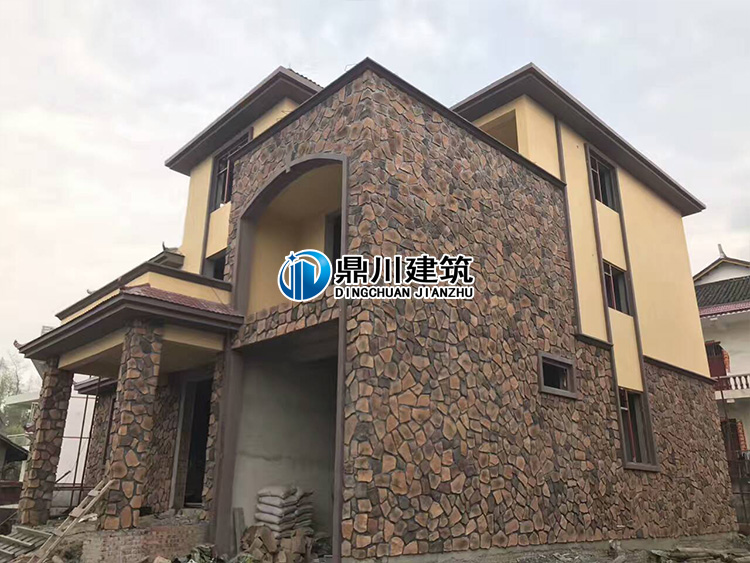

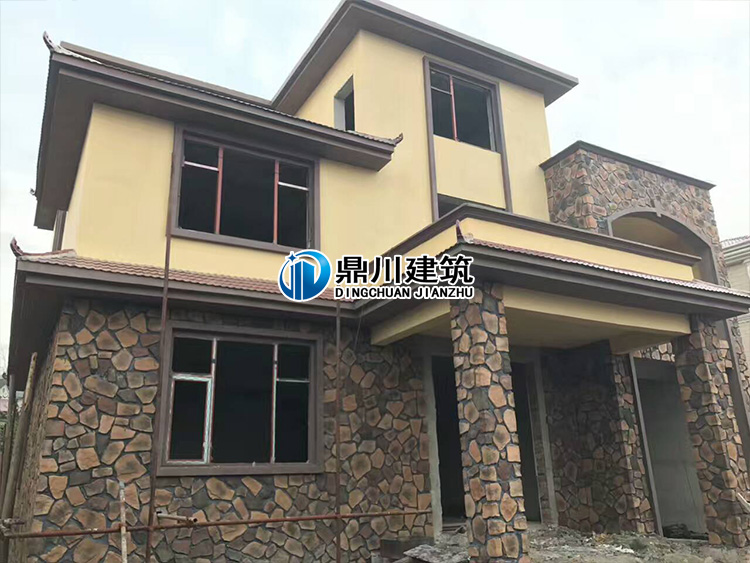

新農村三層帶露臺房屋設計圖紙+農村自建房實拍效果圖

新農村三層帶露臺房屋設計圖紙

圖紙屬性
編號： DC0193 層數：三層結構形式：磚混結構主體造價： 22-28萬
開間： 9.9米進深： 14.2米占地面積： 116.54平方米建筑面積： 329.53平方米

圖紙內容
建筑圖：建筑設計說明、工程做法表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗詳圖、門窗表
結構圖：結構設計說明、基礎平面布置圖、二層結構布置圖、三層結構布置圖、平屋面結構布置圖、坡屋面結構布置圖、樓梯結構圖、節點大樣圖
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、廚衛給排水詳圖、給排水系統圖
電氣圖：電氣設計說明、設備材料表、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、配電系統圖、弱電系統圖、配電干線系統圖、屋頂防雷平面圖、接地平面圖、等電位聯結做法

設計功能

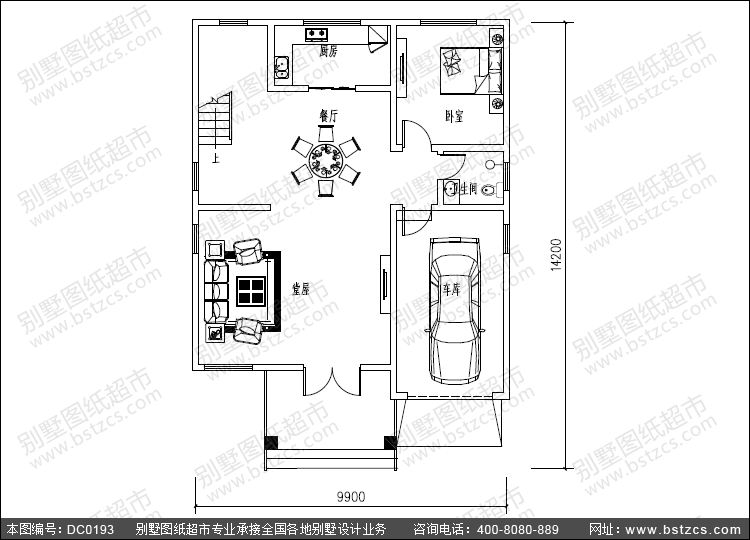

一層：客廳、臥室、廚房、餐廳、衛生間、車庫
